一、产品介绍
本系列装配式铂电阻采用引进铂电阻元件作测温元件。因此,它具有良好的电输出性能,可为显示仪、记录仪、调节仪、扫描仪、数据记录仪以及电脑提供**的温度变化输入信号。PT100热电阻的阻值跟温度的变化成正比。PT100的阻值与温度变化关系为:当PT100温度为0℃时它的阻值为100欧姆,在100℃时它的阻值约为138.5欧姆。它的工业原理:当PT100在0摄氏度的时候他的阻值为100欧姆,它的阻值会随着温度上升而成匀速增长的。金属热电阻的电阻值和温度一般可以用以下的近似关系式表示,即 Rt=Rt0[1+α(t-t0)] 式中,Rt为温度t时的阻值;Rt0为温度t0(通常t0=0℃)时对应电阻值;α为温度系数。 半导体热敏电阻的阻值和温度关系为:Rt=AeB/t式中Rt为温度为t时的阻值;A、B取决于半导体材料的结构的常数。相比较而言,热敏电阻的温度系数更大,常温下的电阻值更高(通常在数千欧以上),但互换性较差,非线性严重,测温范围只有-50~300℃左右,大量用于家电和汽车用温度检测和控制。金属热电阻一般适用于-200~500℃范围内的温度测量,其特点是测量准确、稳定性好、性能可靠,在程控制中的应用极其广泛。
二、结构原理
铂电阻是一种温度传感器,他是利用波斯在温度变化时自身电阻也随着变化的特性来测量温度的,不锈钢保护管不但具有抗腐蚀性能,而且具有足够的机械强度,保证铂电阻能**地使用在各种场合。装配式铂电阻接线盒分防溅式和防水式两种类型供选择。安装固定装置有固定螺纹、活动法兰盘、固定安装法兰盘和带固定螺栓锥形保护管装置等形式。
三、主要技术指标
热电阻感温元件在0℃时的电阻值(R。), 分度号Pt100:A级R。=100±0.06Ω, B级R。=100±0.12Ω

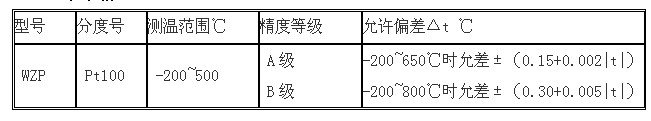

四、量程规格
注:“t”为感温元件实测温度**值,双支铂电阻只供应B级。
